电最初只是一种自然现象后来被人们利用到生产中去，为人类服务。从电的产生到应用，作为一种洁净能源，被人们广泛的应用在各个方面，它可以转化为风能，热能，光能，机械能等，在生产生活中已经是随处可见，因此电也成为人们生活不可或缺的部分，如果离开电各个行业都将无法正常工作，人们也无法正常生活。电可以通过多种方式获取，比如，风，水，雷，太阳都可以通过一定手段转化为电，这些自然现象可以为我们源源不断的提供电能。电伴热带就是以电能转化热能实现它的工业价值，电能是一种绿色无污染的绿色能源，人们运用无穷的智慧把它运用到各行各业，让它在不同的岗位发光发热，电伴热带作为一种新型的保温防冻产品，逐渐取代了以往的伴热保温方式，究其理由，就是它是把电能直接转化热能，环保无污染，且经济节能，能到达传统保温管道到达不了的地方，使用方便，而且保温效果极佳。接下来无锡艾克森热控小编来为大家介绍电伴热带怎么接线图的安装方法及安装规范、常见故障分析、维护方法、选型规范。一起来看看吧！

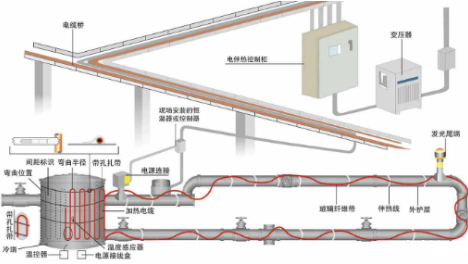

电伴热带安装方法和怎么接线图

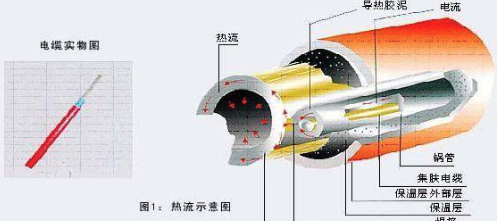

1、直线缠绕：将一根或多根电热带沿管道一边直线放置，用铝箔胶带或安装铝带将电伴热带固定，在管道的下半端，固定间距不大于50CM。

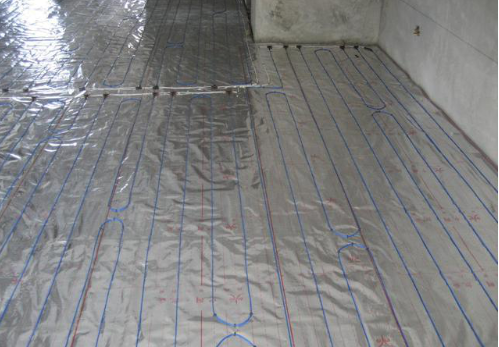

2、波浪缠绕：将电热带以波浪式与管道符合在一起，按设计每米所需负荷确定每米管道所需电把那热带长度，然后再确定波浪曲率半径R，铺设时应尽量使波幅均匀，以保证电缆系统的均匀散热，用铝箔带沿波浪曲线黏贴伴热带，或用铝胶带粘贴弯曲处。

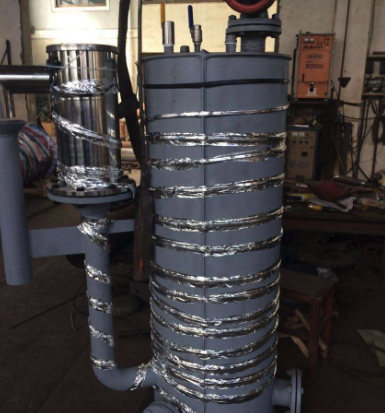

3、螺旋缠绕：将电伴热按每米管道所需长度均匀地以螺旋状缠绕在管道上，用铝胶带沿螺旋方向固定，或用铝胶带固定电伴热带与管子上端处。

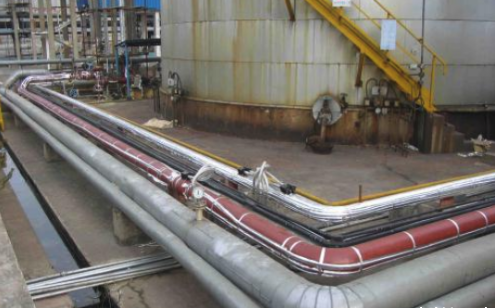

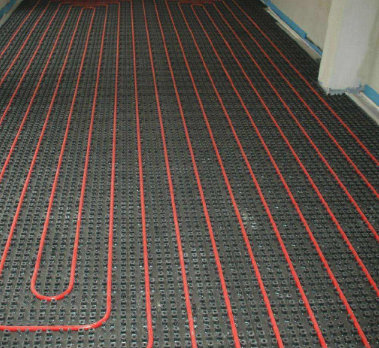

4、多根平行直线缠绕：将多根电伴热带平行直铺与管道外壁，一般使用于长距离，大管径的管道，或者是材质比较硬的电伴热带（例如：MI加热电缆）确保均匀散热。此种方式便于安装，降低成本费用。例如长输管道上的电伴热比较多。
5、其他安装方式：例如管道吊装、管道附件（阀门，仪表等）详细安装方式可登陆芜湖佳宏官网了解。
6、一般电伴热带安装辅材需要：铝箔胶带，热敏胶带，不锈钢扎带（用于固定温控器，接线盒等），防爆胶，支架等。安装完成后，需要做外保温（自限温电伴热带，恒功率电热带）露天场合，则必须要有防水罩。
电伴热带安装注意事项
一、安装前的准备
1、应详细了解电伴热带产品的各项指标、结构及安装方法。
2、在安装前电伴热带，工艺管道（容器）必须全部施工完毕，并经水压（气密）检查合格，管道（容器）表面已经除锈、防腐、干燥且光滑，无毛刺、污物。
3、在安装前电伴热带，应对所装电伴热带产品进行外观检查，如器件有无撞损、变形及裂纹或其他异常，djypvp电缆机械温控通断是否正常。
4、应详细了解电伴热带系统安装图，对产品的规格、品种数量及安装部位进行确认。
5、保温材料是否干燥，如潮湿干燥后方可保温，以免电伴热带的伴热保温效果失效。
6、应准备电伴热带安装手册，以便随时记录安装内容。
二、安装中的注意点
1、电伴热带严禁在地面长距离拖拉，打折，以免磨损电伴热带绝缘，影响其电气性能。
2、电伴热带不得与高温物体接触，严禁高温焊渣溅落到电伴热带表面，造成烫伤。
3、严禁外力撞击及锋利物体损伤电伴热带。
4、电伴热带弯曲半径不可小于规定值（一般取其厚度的5倍）。
5、电伴热带与附件相连接，为便于检修，应留有一定的富余量，一般留30cm左右。
6、安装时，电伴热带应贴在管道（容器）表面，并进行固定。
7、在塑料管道上安装时，宜先在其表面粘贴铝箔胶带或铝片，然后再将电伴热带铺设在其表面，这样有利于电伴热带均匀散热，提高其效率。
8、应尽可能将电伴热带铺设在管道下方45°处，以利温度均匀。

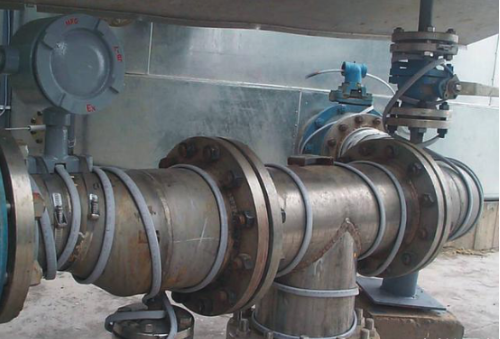

9、在一些经常拆卸处，如：阀门、法兰、泵等场所要用盘贴的方法，以方便检修而不损坏电伴热带。
10、电伴热带与附件配套使用时，接线应符合GB3836.3-2000中4.1、4.2中的要求，并且在离电源接线盒75mm处用胶把铭牌固定在电伴热带上，电伴热带必须配用与环境适应的防爆温度控制器与附件。接线时，严禁母线短接及电阻丝与母线金属屏蔽层搭接以免发生漏电与短路。
11、各附件的密封器件尺寸必须与所配电伴热带型号相符，各紧固件应紧固到位，不可松脱，以保证正常的防护与防爆性能。

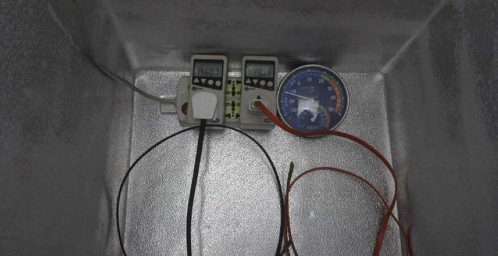

12、如在系统中应用机械温控器时，应在未通电前调整好温控点，引进通电调整，温控控头应远离电伴热带，以免测量不准，造成系统不能正常运行。
13、要确保系统接地良好，其接地电阻不大于4Ω。
14、全部接线完成后，必须对系统电气绝缘、性能进行检测（绝缘电阻应大于100MΩ），并对每个回路的功率电阻进行测量，理论值与实际值须相近（一般偏差在±10%之内），如三相带还须检查其三相平衡电阻值，一般偏差在正负5%之间。
15、以上安装检测合格后即可进行试运行，逐端检查发热情况及电气参数是否正常，如在通电四个小时后未发现异常情况即可进行管线保温。
16、在安装完保温材料后再检查其电气性能，如完好则通电四小时，以观察运行是否正常，如出现异常情况应立即检查，找出故障点，并进行修改，完好再行通电，四个小时后未发现异常情况即可进行防水层的安装。
17、在安装防水层时（如铁皮、不锈钢板）严禁钻孔时损伤电伴热带。
18、在所有保温、防腐防***作完毕后，再重复检查电伴热带的电气性能，如完好则可通电，运行八小时后查看各项电气指标是否正常，待一切运行正常则整个伴热工程科结束施工，交予业主使用。
19、注意管道扫线时，应关闭其伴热系统，扫线温度必须低于电伴热带的耐热温度，以保证正常的使用寿命。
20、除全年需伴热的管线外，每年重新开启伴热系统前，要进行例行电气检查，以便及早发现问题，及时整修。
21、阀门上安装电伴热带时严禁用聚氨酯现场发泡，防止电伴热带夹在中间造成损伤，同时禁止电伴热带夹在其他保温材料中间。
22、保温外壳用金属材料时在阀门三通处应用金属片垫在电伴热带上，以防切伤电伴热带。
23、电伴热带设备维修时，应首先切断电源，然后抢修。
24、除上述安装及投运过程外，其他未尽事项，还需按照国家规定的爆炸危险场所电气安装规程及电气装置安装工程施工及验收规定等规范要求执行。
电伴热带常见故障分析
1、伴热系统发热量趋零或偏低
（1）供电电压趋零或偏低：对供电系统进行检修；
（2）部分配件没有连接上或电热带被切断：检修各配件和伴热带；
（3）恒温器的错误调校至关闭状态：收紧各配件和伴热带；
（4）部分配件有不妥当的连接：重新调校温控器；
（5）管道处于高温状态，伴热带已损坏：测量管道温度和重新计算发热量并加以跟换或补充伴热带。
2、线路断路器跳闸
（1）线路断路器选型太小：重新计算核对线路所需电量，再选配合用的断路器(供电电缆亦应选配)；
（2）断路器故障：对断路器进行检修；
（3）接线盒或其他配件有短路故障：
确定故障判断短路方法如下：
(1)所有接线配件安装完整及防水密封损坏；
(2)管道配件是否维修过而对伴热带造成损坏；
(3)保温层是否有损坏或压伤；
(4)将线路每项一段伴热带隔离后分别用摇表测试故障所在。
3、伴热系统发热量正常，但管道温度低于设计数值
（1）保温层受潮：将受潮的保温层更换上干燥的，并加上防水罩；
（2）恒温控制器调校不正确：重新调校恒温控制器；
（3）在进行热损失计算时听用的参数前后不一致：重新核对设计参数并作必要调整。
4、伴热带使用超过质保期、化冻时间延长或环境温度过低，防冻效果差
（1）产品选型有误或技术参数选择偏低；；
（2）保温层过薄或未做防水，使伴热带长期工作在低温、大功率输出状态，衰减率过大。
5、伴热带不热或冷热不均
超过使用期限，此种情况一般是逐渐减弱：
（1）未做保温；
（2）保温层过薄或薄厚不均；
（3）保温层未做防水处理，雨雪天保温层浸水使用伴热带部分长时间处于低温或潮湿状态下，并以较大的输出功率工作，一不节能，二衰减率不均。
解决方法：
（1）选择已经试用证明无误并标有铭牌及各项技术指标和制造日期的正规厂家伴热带；
(2)保温；
(3)按照产品使用说明要求安装；
(4)沿保温层全线做好防水层，使伴热带在干燥状态下工作。
电伴热带的维护方法
1、电伴热带投入运行后，要根据电伴热带的备案资料（含安装位置、电气原理图、电伴热系统示意图）在管道上作出必要标记，根据电伴热管道走向， 在保护层外沿线上贴出警示标牌，特别是地上管道。操作或保养、检修时须走管道上面平板踏步，严禁踏踩管道外保护层。
2、制订电伴热管道的操作、维护规程。
3、投产后的电伴热管路若蒸汽扫线，必须在停电2h后进行。
4、在每次排除故障后或定期检查时，主要应检查以下几个方面：
（a）检查所有电伴热带保温材料外部的防护层有无损伤。
（b）检查所有的接线盒及接线点和温控器-恒功率伴热带. 是否受到腐蚀和潮气的侵蚀。
（c）检查对恒功率电伴热带温控器温度控制点是否准确。
（d）检查控制电缆是否腐蚀、破损，配电箱内熔断器、指示灯等是否正常。
电伴热带的选型规范
在选择电热带产品时，应综合考虑各种因素，如适用性、经济性、供电条件等，具体方法如下：
1、根据管道维持温度及偶然性的最高操作温度选定电热带的耐温等级和发热等级。根据管道可能经受的最高温度来选择相应最高暴露温度的电热带，确定管道是否会出现偶发性温升（如蒸汽、热水、热油清扫管道）及最高温度，所选电热带的最高暴露温度应不低于偶发性温升。如偶发性温升高于最高暴露温度，可在进行热工估算后，调整安装方法，即在电热带与管道之间加一层适当厚度的保温层，以缓解偶发温升对电热带的影响。
2、根据功率—温度曲线选择电热带功率
选择电热带的输出功率，不是以标称功率为依据，而是以系统维持温度时电热带必须输出的功率为依据。选择电热带的温度等级及伴热功率与系统所需的维持温度有直接关系，应选用最高表面温度高于系统维持温度（例如20℃）并能补偿体系热损失的电热带。
3、单一电源最大电热带的确定
从同一个电源接线盒引出的所有各段伴热电缆的长度之和，称为单一电源最大伴热电缆长度。据此选择过流保护开关的容量。根据管道分布及支线长短选用电热带，低功率电热带单根使用长度较大，适合较长的支线使用，若一根的功率不够可用多根。
4、电热带结构的选择
根据安装环境和条件进行结构选择：
（1）在塑料或表面涂有油漆，而不能可靠接地的容器和管道上选用屏蔽型产品。
（2）在易燃易爆地区，或管内介质是易燃易爆介质，应选用屏蔽型防爆电伴热产品。
（3）管道内介质如有腐蚀性，或电缆有可能接触腐蚀屏蔽层的化学品，则应采用防护型产品。
5、其他事项
（1）电伴热带的电源接线截面要大于伴热电缆导体截面。
（2）熔断器、空气开关要选择适中，要考虑大于全线起动电流。
（3）易燃易爆地区必须采用专用的电源接线盒，中间接线盒和终端等专用附件。
（4）根据电源容量、电压、电网平衡状态，确定采用单相供电或三相供电及电压等级。
（5）管道周围环境是否便于电缆安装，确定电伴热带，采用直线敷设还是螺旋敷设。
上述是无锡艾克森热控小编与大家分享的电伴热带怎么接线图的安装方法及安装规范、常见故障分析、维护方法、选型规范。电伴热带是新一代带状恒温电加热器。关于电伴热带的相关信息小编就为大家介绍到这里了，如果您也对电伴热带感兴趣，希望小编总结的这些能够为您带去帮助。当然，电伴热带在铺设时切忌不要强压力冲击，很容易破坏带内的材质结构，如果带内的材质什么的已经发生了变化，不仅是很大的影响了它的工作效率还容易产生灾难。电伴热带切忌不要多重的折叠，尤其是折叠的直径大于带直径的六倍，很容易使得带内结构巨变，产生无法预料的灾害。在电伴热带的附近不要放置容易产生电火花的东西，有些厂家在周围放置很多电焊材质，很容易灼烧带表面的绝缘层，产生意想不到的麻烦。电伴热带有最大的长度限制和其他要求，使用时要仔细地阅读要求细则，避免低级错误产生的灾难。
