产品名称 : 电采暖智能化控制系统
产品型号 :
产品价格 : 电议
商标品牌 : 艾克森
产品认证 :
主要用途 : 对暖通工程系统进行数据采集、运算和分析处理,并对运行设备进行高效节能管理。针对集中供暖的系统控制,降低能源浪费,提高能源利用率,延长系统寿命,降低建筑能耗成本,使得办公或者居住环境更加的舒适
电采暖智能化控制系统
电采暖智能化控制系统原理简述
主要结构组成:智能控制软件系统、数据采集器、功率分配器、采暖温控器。
软件系统与采集器的通讯标准为TCP/IP通讯方式。采集器与采暖智能温度控制器的通讯采用平衡传输的RS485串行总线通讯标准,通讯距离远,抗干扰能力强。 其中,每—台电采暖智能温度控制器独立完成电伴热设备的各种状态的数据采集和控制任务。上位机软件系统以周期询问的方式与数据采集器实现稳定的网络通讯,数据采集器将采集到智能温度控制器的状态上传至上位机管理中心。上位机软件系统又将采集到智能温度控制器的实时状态进行逻辑分析,并将 佳控制结果通过信号控制发送至智能温度控制器, 终实现自动化控制。
电采暖智能化控制系统配置清单
电采暖智能化控制系统配置按实际工程情况进行优化配置
一、产品简介
中央控制计算机
硬件 低要求:CPU PentiumIII以上、512M RAM、硬盘40G、VGA 1024*768
二、智能温控器
1.产品简介
介绍:液晶款式采暖温控器,经典欧款外观设计,大液晶屏幕。采用微电脑控制技术,以室内温度和设定温度的比较结果,通过继电器控制采暖设备的启停,达到室内恒温和节能的目的。
用途:主要用于电采暖系统特有的双温双控功能,在检测室温的同时又增加了对采暖设备的温度监测,温度监测范围20~90℃,当设备温度达到设定值时,温控器自动停止加热,保护电加热设备,使采暖设备能够在合理的温度下工作,延长设备的使用寿命,使系统更加安全、可靠、节能。
2.温控器接线示意图
3.技术指标
4.产品规格
5.功能简介
A.大屏幕LCD汉字图形点阵液晶显示;
B.配对高精度PT1000温度传感器,控制精度更准确。
C. 时段编程控制,一周编程循环,每天可设置6个(或4个)时间段与对应的设置温度,温控器根据设置好的参数自动运行;
D.按键锁定状态;
E. 高、低温保护;
F. 传感器选择
G. 过热保护
H. 多层密码保护防止数据丢失及以外被修改;

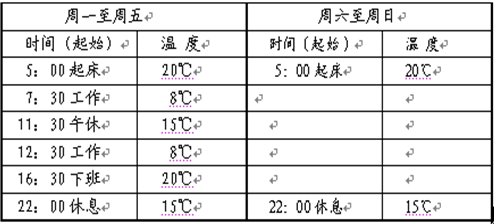

网络型温控器一周可编程功能:
三、数据采集器
1.产品简介
AK-8000数据采集器,是一款独立的智能通用控制器,采用国际 先进的微电脑芯片制作。
主要功能是实时数据采集、信号控制配套温控器的工作状况。设备同时配套运行于PC上的[XP8000电采暖集中节能控制系统],以实时响应PC对系列温控器的采集、控制要求。
2.技术指标
3.智能功率分配器产品介绍
智能功率分配器为电力监控技术之产品,用于住宅电采暖。减少电力外网投资,解决电采暖整体投资高的问题,使电采暖整体投资大幅度低于其他采暖方式。智能功率分配器体积小巧,方便安装在住宅照明配电箱内。它通过精密霍尔电流传感器采样用户实时电流,智能功率分配器根据用户使用功率自动调整旁路的输出功率,输出采用安全、可靠的多路继电器(分二级与三级负荷)作为功率输出。使间歇性用电设备合理运行,避免功率尖峰叠加,从而降低供电设施成本。同时可与室内温度控制器组网,通过GPRS(或电力载波)实现集中控制。
智能功率分配器原理
平均户型面积为100㎡,电力外网设计时平均用户设计标准为6Kw,按照建筑物节能率为65%标准,电供暖热负荷不超过34w,耗热指标不超过15w,但为提高升温速度,实际安装按50w/m2进行。每户电供暖总负荷为5000w,电视、冰箱、照明小负荷设备,即长时间运行设备总负荷约800w,合计为5800w,未超过每户住宅6kw标准。智能功率分配器通过实时监控电力负荷,合理分配电流输出,由智能功率分配器中的智能程序启动和停止电供暖负荷。当家用电器达到用电高峰时,电采暖低负荷运行。当家用电器负荷低谷时,电采暖自动开启投入运行。一般住户用电高峰为早、中、晚三个时段,时间不超过一天的三分之一,所以不影响电采暖正常使用。
4.交换机
功能特点
1. 像集线器一样,交换机提供了大量可供线缆连接的端口,这样可以采用星型拓扑布线。
2. 像中继器、集线器和网桥那样,当它转发帧时,交换机会重新产生一个不失真的方形电信号。
3. 像网桥那样,交换机在每个端口上都使用相同的转发或过滤逻辑。
4. 像网桥那样,交换机将局域网分为多个冲突域,每个冲突域都是有独立的宽带,因此大大提高了局域网的带宽。
5. 除了具有网桥、集线器和中继器的功能以外,交换机还提供了更先进的功能,如虚拟局域网(VLAN)和更高的性能。
5.UPS电源
给计算机提供不间断电源,防止数据意外丢失。
四、电采暖节能集中控制系统简介
1.软件系统简介
[XP8000-RL采暖集中节能控制系统]上位机监控系统的数据库采用SQL Server 2000,与下位机数据采集部分通讯采用TCP/IP协议。
总体设计思路大致可以分为三部分:实时数据的采集、对所采集的数据进行分析处理和结果数据的发布。系统运行时,以分钟为周期依次对所有采集器数据进行采样。根据每分钟采集的数据,分析各数据位情况,解析出每个温控开关的当前状态值。如果为正常运行状态,则对运行时间数据进行累加。否则显示报警画面,并指示报警位置和报警类型,等待系统管理员进行处理。同时系统对于整个空调系统运行状态的监控照常进行,将每个温控开关当前状态值以及运行时间累加值输入SQL Server2000数据库中。
软件系统依据用户的各种预定义功能以及检测到温控设备的运行状态进行逻辑比较,自动实现温度、启停等各种节能控制。
2.软件界面预览
3.软件主要功能特点
1、实时监控
确保物业管理的时效性,加强对设备的运行管理及维护;系统通过列表显示控制末端的实时使用状态。
2、保密功能
管理系统软件按不同的优先级别设有密码,可以防止无关人员乱操作,破坏系统或资料。
3、系统控制
物业管理人员可在软件系统管理中心直接控制末端使用。即在系统的控制中心就可以直接控制末端的使用,如:开机、关机; 或者定时设置节能模式或其它功能。对系统的实时监测及时了解系统的运行状态,即时发现问题及时进行解决,以保证系统的正常运行。
4、节假日控制模式
配合任务计划功能,则可实现自动化定时控制功能,按指定的时间系统可实现智能化控制。
5、节能模式
系统可依据用户使用习惯和设置要求,实现自动节能运行状态。
6、高低温保护
监控系统实时监测系统中全部控制点,智能分析每个控制点环境温度,实现过高或过低温保护。
7、能耗分析功能
可根据用户的设置,开关相应设备,自动转入节能运行模式,根据用户的要求对整个采暖季的运行数据进行采集分析,生成能耗分析图。
8、权限管理
系统权限是分级管理,不同人员具有不同的管理权限。系统管理员具有 高权限,同时可以分配其他人员的使用系统的权限。由于权限的统一管理,保证数据的保密性和安全性。可以防止无关人员乱操作,破坏系统或资料。
9、数据安全设计
历史记录自动备份,避免外部断电时数据丢失。系统中各用户的空调使用的数据分级保存,不会因某些原因造成数据不丢失。同时系统还提供数据备份功能,可能将重要的数据备份到光盘或其他设备上。从而保证数据的绝对安全。
10、数据查询
随时查询各用户每年的所有资料,在机房监控室内可随时查询各住户每天、每月、每年的所有记录。
11、报警功能
快速故障查询,同时以声、光、界面变化发出警报,并提示故障地址及相应参数状态。
11、日志功能
系统将对操作员的所有操作及系统自动进行的操作自动记录, 当异常发生时,需要尽快找出异常原因,系统日志将能提供很大的帮助。
五、安装概要
(1)、系统RS485通讯距离为0.8KM。
(2)、系统所有的通讯线采用总线布线,手拉手连接方式。
六、应用领域
大型、需要集中控制的采暖工程,如:学校、医院、工厂,企事业单位办公大厦等。
七、电采暖温控器系列
1.系列采暖温控器
2.产品特点
◆电采暖液晶温控器,适用于电采暖(设备)系统的温度自动调节控制。
◆电源电压:100 VAC-240 VAC 50/60HZ
◆控温精度:±1℃
◆输出负载:220VAC 16A
◆自耗功率:<1W
◆屏幕显示:大液晶显示(可选 蓝色、绿色背光)
◆温感类型:配带双温双控功能,具有防冻功能设计(可选 外接NTC传感器)
◆外形尺寸:86×86×13mm
◆编程功能:分时段控制,每周7天,每天6个工作时段;
◆通讯功能:配置RS485,Modbus通讯功能(可定制 MBus通讯功能)
◆外壳材质:白色PC/ABS阻燃材料
八、家庭智能电采暖系统
艾克森智能温控解决方案
数字生活、随心掌握您的室内温度
只要拥用网络,无论何时何地,您都可以随心随意掌控室内的温度。
它基于Android/ios系统,运用智能手机/平板电脑等终端,通过3G、WIFI远程控制安邦中央空调/供热采暖末端设备。
IOS/ANDROID智能手机采暖远程控制软件效果图
IOS/ANDROID智能平板电脑采暖远程控制软件效果图
智能地暖远程控制演示箱
